結構特點

腭式閘門由本體、扇形閘板、軸、齒輪、密封件、執行機構等部件構成。采用碳鋼焊接成形，結構獨特，運行靈活可靠，無卡阻現象。配用不同的傳動裝置能滿足不同的工況需要。電動式閘門采用帶有超載保護裝置的電動推桿，可避免燒壞電機，可以遠距離操縱或程序控制，往復行程可以調節位置自鎖。電液動式閘門采用電液推桿，全液壓傳動，推拉力均可實現無級調速。氣動式閘門采用氣動推桿，通過配件組合可以遠距離操縱或現場控制。

工作原理

腭式閘門采用電液推桿，全液壓傳動，推拉力均可實現無級調速。手動或執行機構推動搖桿，使齒輪帶動扇形閘板沿軸心旋轉，使兩個扇形閘板向兩邊開啟，物料隨即下落，待接料裝置滿載后，再由執行機構帶動搖桿，使扇形閘板復位，關閉截斷下落的物料。

使用方法

腭式閘門首先在安裝時請注意閘門本體上標明介質流向。兩法蘭連接時必須加密封墊片，然后均勻鎖緊螺栓。其次運行時請辨清扇形閘板開關方向，執行機構請正確接線，在運行時一定要定期給各傳動部位加潤滑油，為的是延長腭式閥的使用壽命，如果操作不當，會增加腭式閥的磨損度。

產品用途

腭式閘門適用于堆比重≤2. 5t / m3的各類礦石、煤炭、焦炭、灰渣、化工產品等散狀物料，廣泛應用于建材、冶金、化工、玻璃等行業的倉底卸料。

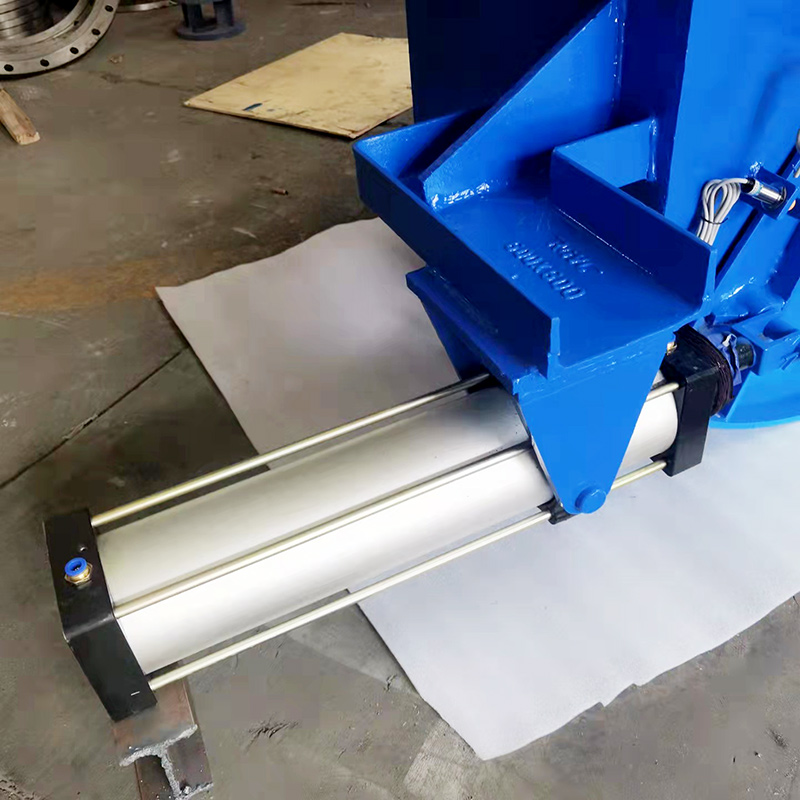

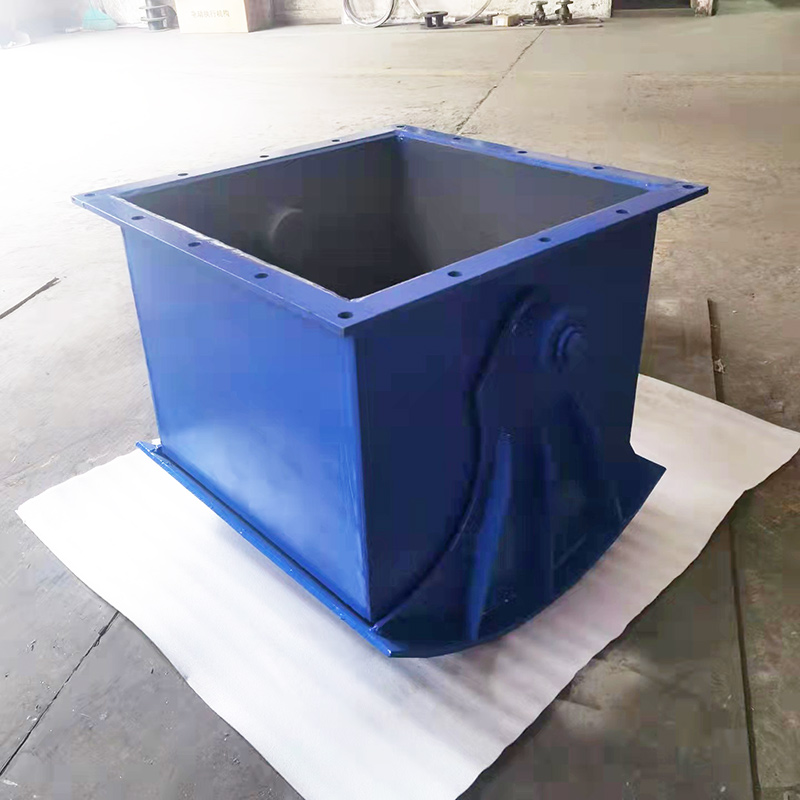

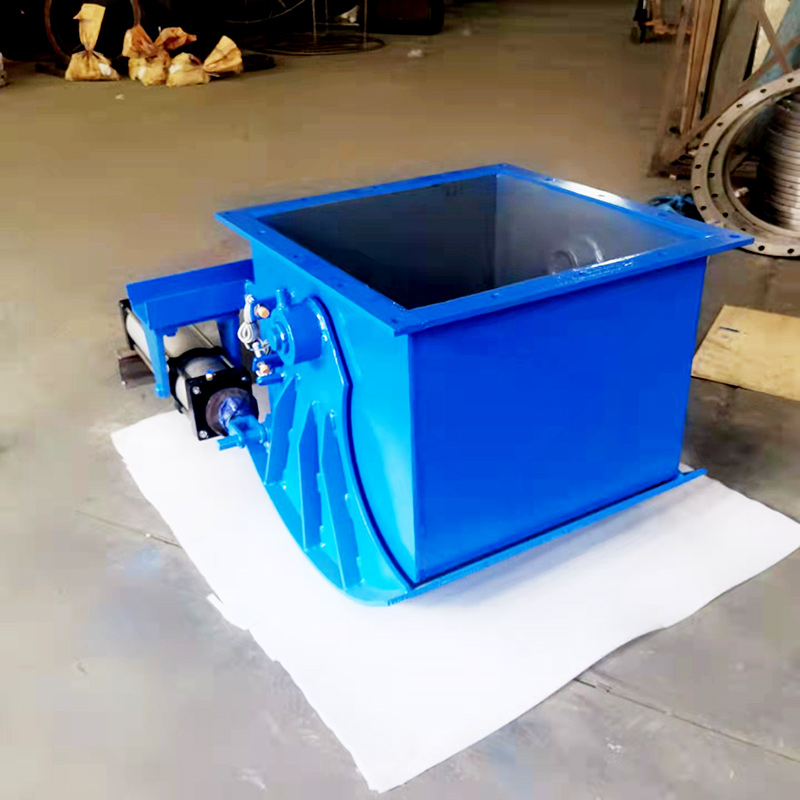

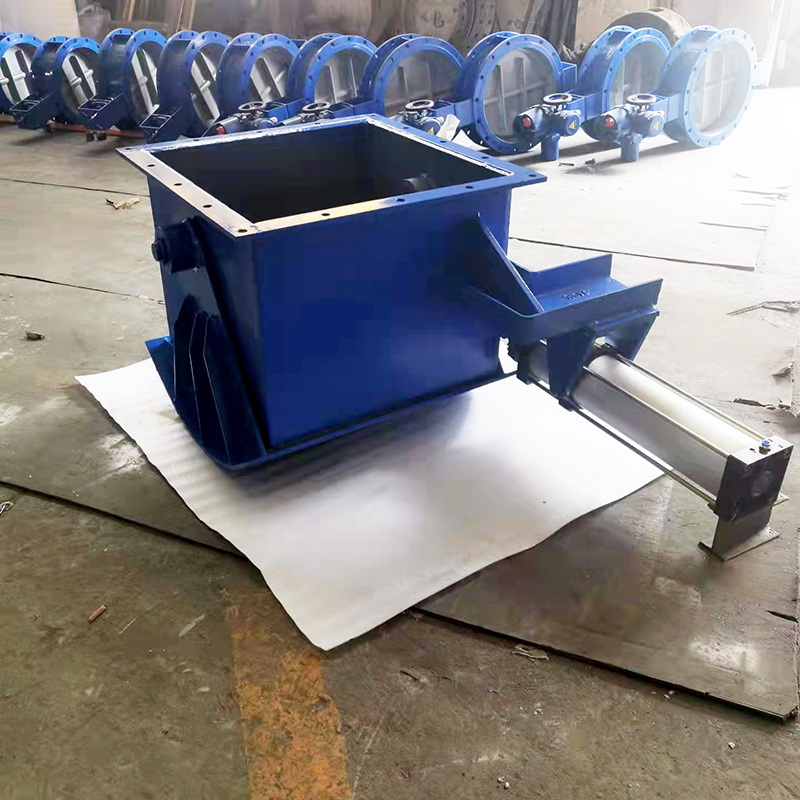

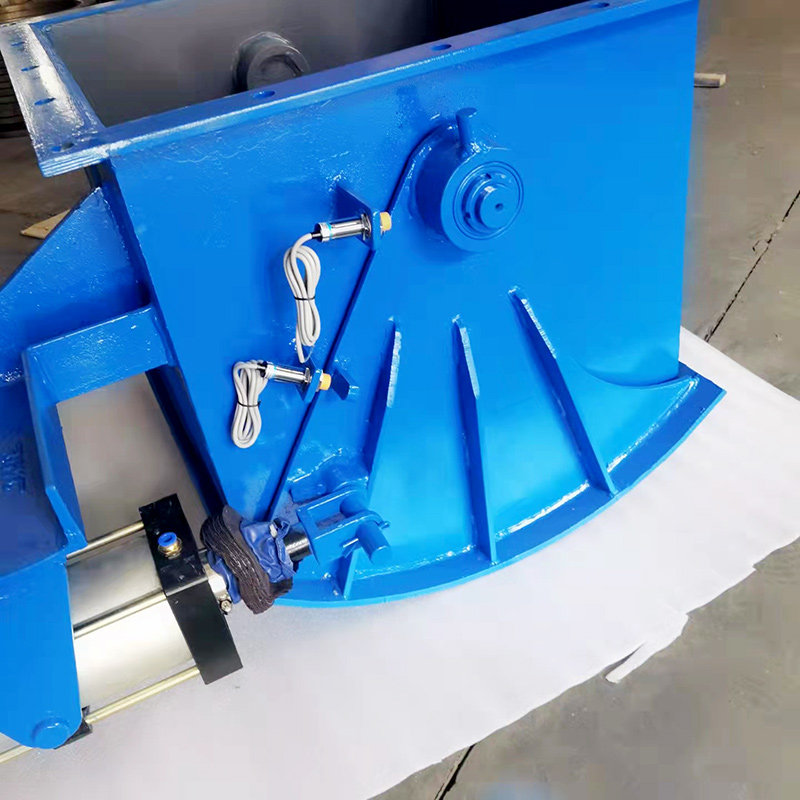

 產品實拍
